試作について

試作スピード見積、特急試作、量産を見越した試作品製作でお客様の開発のスピードアップに貢献します。
もちろん形状確認や機能確認のための試作だけでもお受けいたします。

特に板バネの試作から量産まで、時間がないときには、弊社の提案力、素材調達力、短納期対応力をご活用下さい。

キョーワハーツでは、バネ性・滑り性・耐久性など、机上のシミュレーションでは性能把握が困難な薄板バネ製品を得意としております。

試作時のブランク形状(抜き形状)の製作には、微細レーザー加工(ビーム径0.03)、ワイヤー放電加工、エッチング加工、簡易金型によるプレス加工など、 精度・数量を考慮して選択します。

曲げ加工は、豊富な手持ち仮型をできるだけ使用し、短納期・低コストを実現します。

開発の初期段階から板バネ部品の訴求要件を読み解き、最適な材質・工法をご提案することにより、お客様における開発の良きパートナーであることを心がけています。

試作サンプル

板バネ材試作においては、『薄い・細い・小さい』の実現だけでなく、高強度と軽量化、接合と分離、滑り易さと耐摩耗、伝導性と絶縁性など、時として相反する要件が求められる『多機能』な製品開発に貢献します。ぜひご相談ください。
りん青銅バネ材 極小試作サンプル
名称 りん青銅バネ材 極小試作サンプル
材質 C5210R-H (t=0.15)
加工のポイント 試作時は微細レーザーによるブランク加工
バリ・寸法交差など実用に耐えるバネ材試作品
名称 ステンレス 極薄板バネ 試作サンプル
材質 SUS304CSP (t=0.05)
加工のポイント 限界を超えたクリアランス
50μの薄板バネ
試作から金型製作・プレスまで一貫対応
名称 複雑形状 薄板バネ 試作サンプル
材質 SUS304-3/4H (t=0.3)
加工のポイント 複雑形状の薄板バネも試作・金型の実績多数
曲げパーツの抜き差しの構造を工夫
細い抜き部の破損に注意が必要
名称 真円カーリング 円筒バネ試作サンプル
材質 C1720R-H
加工のポイント 手作り試作の段階から量産品質に配慮
ロール方向と耐久性
加工時のスプリングバック(スプリングゴー)
熱処理による寸法変化など

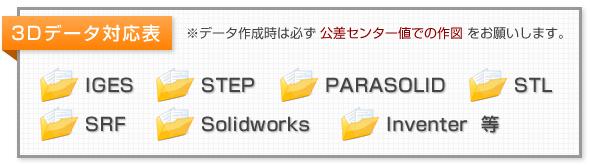

試作ご依頼時のデータフォーマット

板バネ試作をご依頼頂く際にも、豊富な受け入れフォーマットによって迅速なデータの受渡しが可能です。
お気軽にお問い合わせください。
加工できる大きさは?
米粒大~手のひらサイズまで

加工できる素材は?
◆SUS301,304,631,SUS420J2などのバネ材
◆純ニッケル,42アロイ,コバールなど高ニッケル材
◆銅および銅合金(黄銅・ベリ銅・チタン銅・燐青銅・洋白など)
◆SPCC,SECC
◆マグネシウム
その他お気軽にお問い合わせください。
どのくらいの薄さ・細さ・小ささ・精密さを実現できますか?
◆薄い…最小板厚抜きのみ:0.03㎜ 曲げあり:0.05㎜
◆細い…カーリング最小丸め径:外径φ0.45㎜(t=0.12)
◆小さい…
 t0.15、外径φ1.0  L1.5
 t0.08、外径φ0.82  L2.0
◆精密…丸め真円度0.03以下 抜き精度±0.02
ぜひ開発、試作の段階からご相談ください。
ロット数は?
◆手作り試作 1〜100個程度
◆量産 10,000〜100万個以上
1個からでもお気軽に!
キョーワハーツでは、バネ性・滑り性・耐久性など、机上のシミュレーションでは性能把握が困難な薄板バネ製品を得意としております。
ぜひお気軽にお問い合わせ、ご相談ください。
